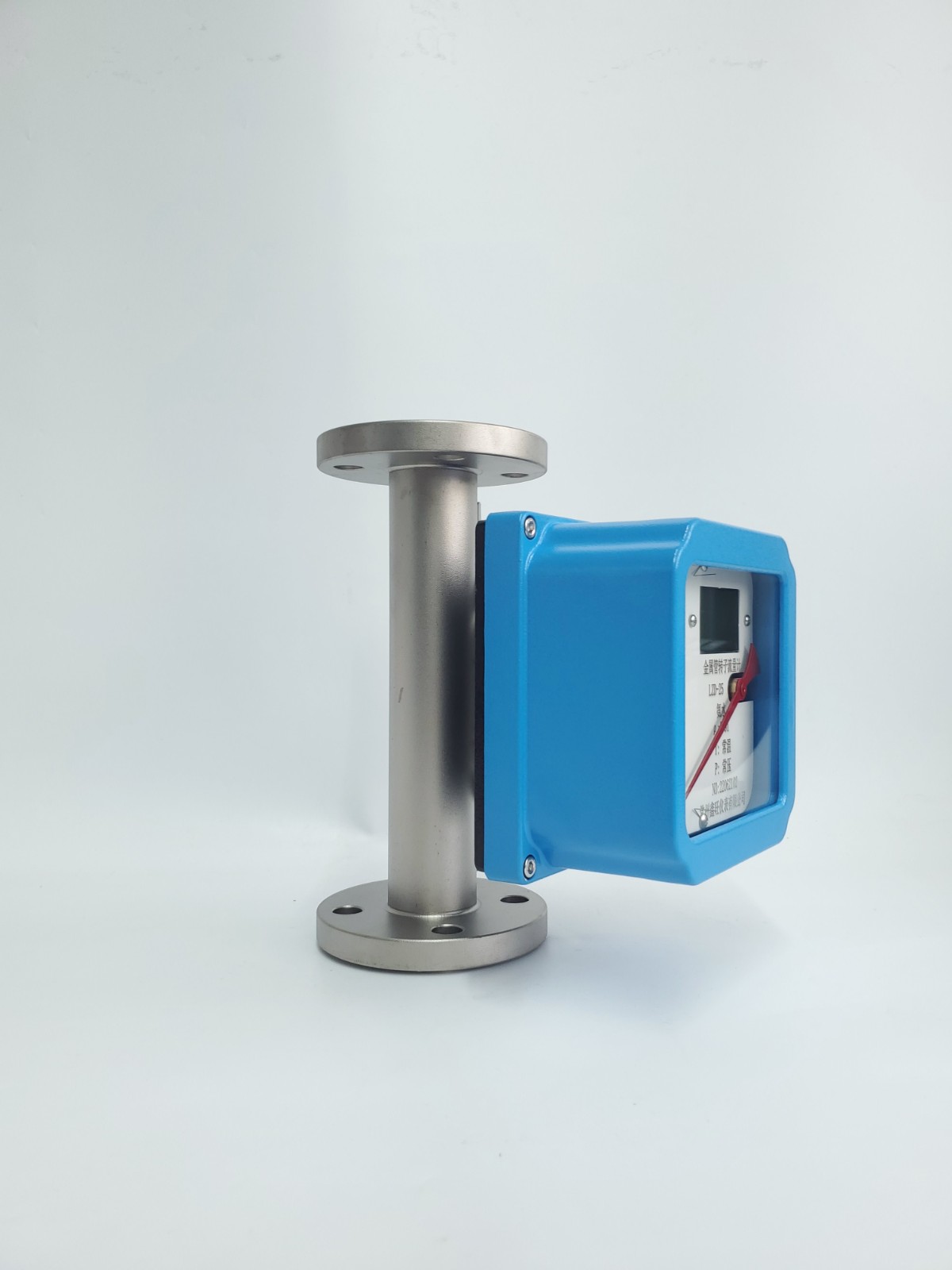

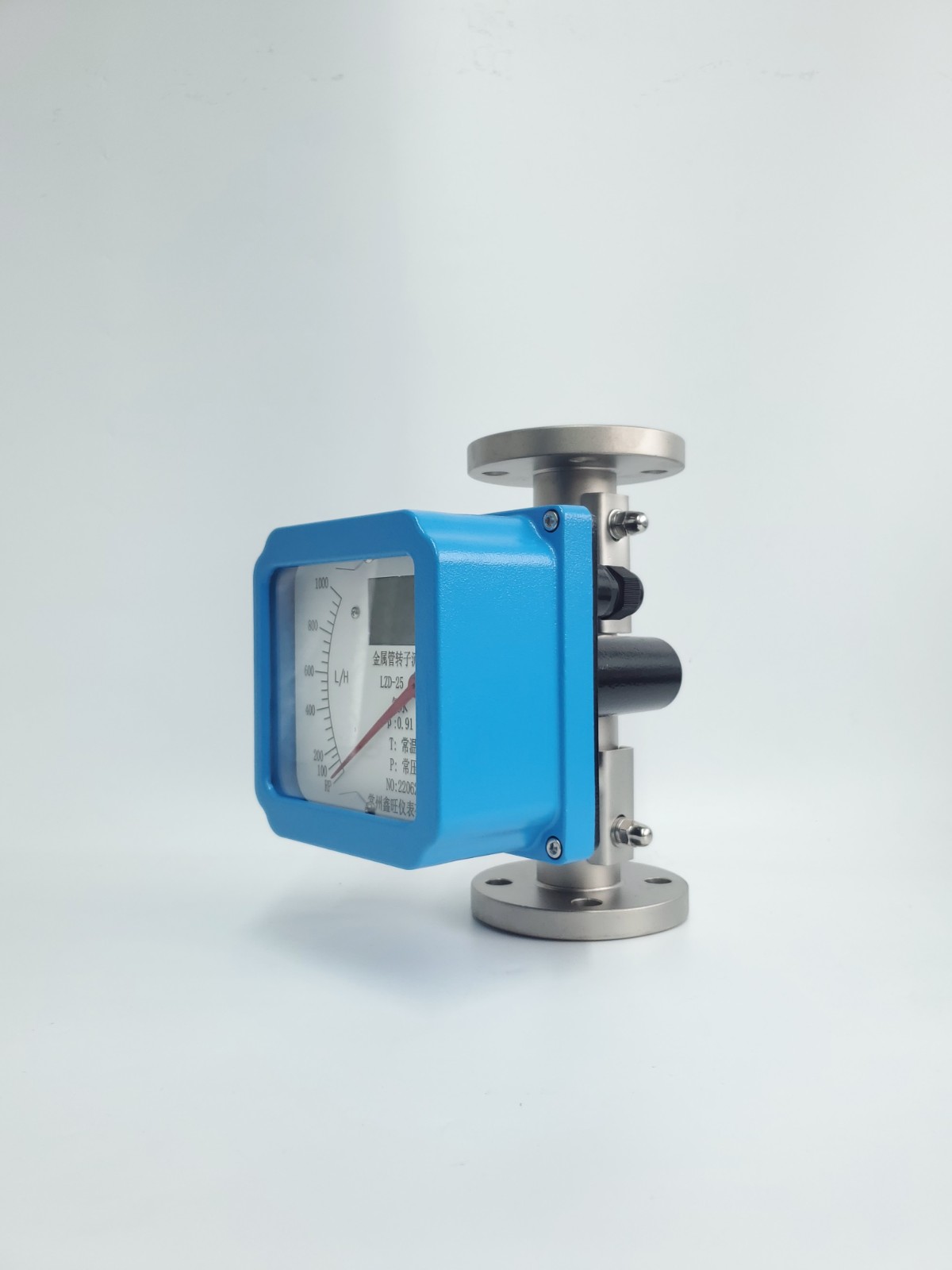

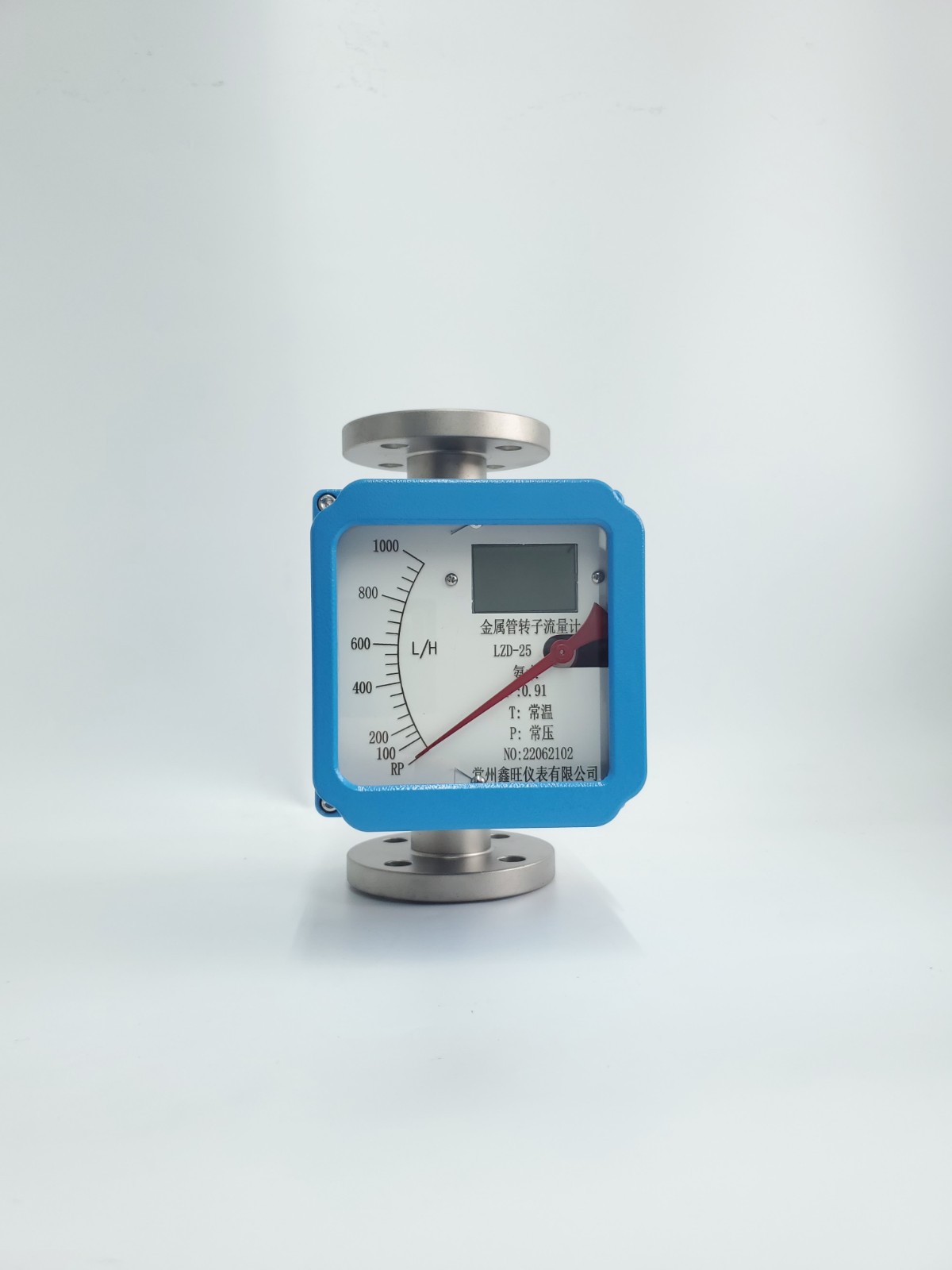

金屬管浮子流量計（Variable Area Flowmeter）是一種基于浮子位置變化測量流量的儀表，其精度受結構設計、介質特性、工況條件等多因素影響。以下從精度等級、影響因素、優化策略及典型應用場景展開分析：

--- 一、精度等級與典型范圍 1. 基礎精度 - 標準型：±1.5%~±2.5% FS（滿量程），適用于常規工業場景（如水、壓縮空氣）。 - 高精度型：±1.0% FS，需定制線性化標定（如制藥行業溶劑計量）。 - 貿易級：±0.5% FS（搭配溫壓補償模塊），用于天然氣、液化氣結算。 2. 介質差異對比 | 介質類型 | 典型精度偏差 | 關鍵限制因素 | |--------------|---------------------------|-------------------------------| | 低粘度液體（水、輕油） | ±1.5% | 浮子與管壁摩擦阻力 | | 高粘度液體（重油、甘油） | ±2.5%~±4.0% | 粘度導致的浮子滯后效應 | | 氣體（空氣、天然氣） | ±2.0%（需溫壓補償） | 密度隨溫度/壓力波動 | --- 二、影響精度的核心因素 1. 設計與制造因素 - 錐管錐度：小錐度（1:100）提升分辨率但量程窄，大錐度（1:200）犧牲精度換取寬量程。 - 磁耦合系統：磁滯效應導致±0.3%~±0.8%附加誤差（采用釤鈷磁鋼可降低至±0.1%）。 - 浮子形狀：旋轉浮子（如TA型）比直動浮子抗粘度干擾能力提升30%。 2. 工況與環境因素 - 溫度波動：每10℃溫升引起液體密度變化0.2%~1.0%，氣體體積變化3.4%（需補償算法）。 - 壓力損失：壓損>0.1MPa時浮子振動加劇，精度下降可達±3%。 - 安裝傾斜：傾斜角>3°導致浮子重力分量偏移，偏差達±5%（需垂直度校準）。 --- 三、精度提升技術方案 1. 硬件優化 - 智能傳感器：集成霍爾元件+溫度補償芯片（如TI的TMP117），實時修正浮子位置信號。 - 表面處理：浮子鍍PTFE或陶瓷涂層，減少摩擦阻力（適用于粘度>50mPa·s的介質）。 2. 軟件補償 - 密度自適應算法：輸入介質密度-溫度曲線，動態修正流量值（如液化石油氣）。 - 數字孿生模型：通過ANSYS Fluent模擬實際流場，生成非線性校準數據庫。 3. 安裝規范 - 直管段：上游≥5D，下游≥3D（消除湍流干擾）。 - 阻尼器：對脈動流（如泵出口）加裝阻尼室，波動誤差從±5%降至±1.5%。 --- 四、典型行業應用與精度要求 | 行業 | 應用場景 | 精度需求 | 推薦型號 | |------------|---------------------------|---------------|-----------------------------| | 石化 | 乙烯裂解進料控制 | ±1.0% | 耐高壓型（PN40）+哈氏合金浮子 | | 制藥 | 無菌灌裝系統 | ±0.5% | 衛生級3A認證+PTFE襯里 | | 能源 | LNG加氣站貿易結算 | ±0.5% | 雙參數補償（溫度+壓力） | | 冶金 | 淬火油流量監測 | ±2.0% | 高溫型（+350℃）+石墨軸承 | --- 五、選型誤區與維護建議 1. 常見誤區 - 量程選擇過寬：實際流量長期處于30%量程以下時，誤差放大至±4%~±6%。 - 忽略介質變化：組分波動的氣體（如沼氣）未配置在線色譜儀，偏差超±5%。 2. 維護策略 - 校準周期：貿易級每6個月實流標定，工業級每12個月干標檢查。 - 磨損監測：磁耦合效率下降>15%時需更換浮子組件（通過信號滯后判斷）。 --- 總結 金屬管浮子流量計的精度本質上是系統級性能，需通過精準選型、工況適配和智能補償三者協同優化。在高壓（>10MPa）、高粘度（>100mPa·s）或組分復雜介質場景中，建議采用多傳感器融合技術（如超聲波輔助測速）或替換為質量流量計。對于2025年新型號，可關注AI自學習校準功能（如E+H的Heartbeat Technology），實現精度維持±1.0%長達5年免維護。
