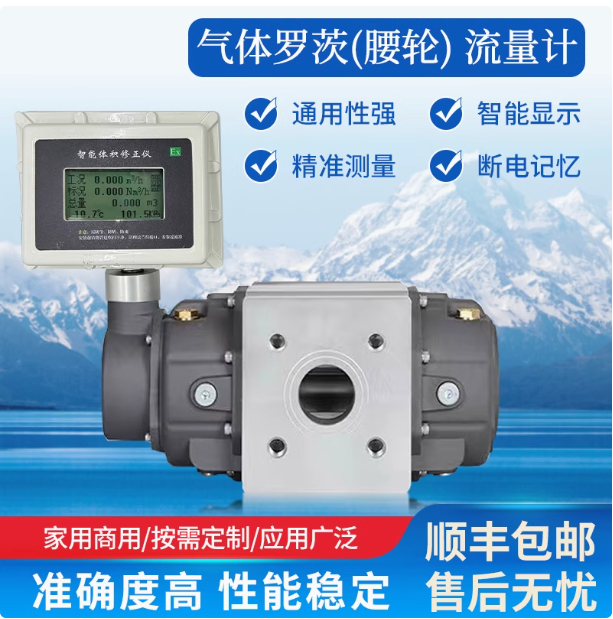

LLQ-200氣體羅茨腰輪流量計是一種廣泛應用于工業氣體計量領域的高精度容積式流量儀表，尤其適合天然氣、煤氣、壓縮空氣等氣體的貿易結算和過程控制。以下從原理、優勢、應用場景、選型要點及技術參數等角度展開分析： 一、核心原理與結構設計   1. 工作原理     基于容積式測量原理，通過兩個相互嚙合的“8字形”羅茨轉子在氣體推動下旋轉，每轉一周排出固定體積的氣體。轉子的轉數與氣體流量成正比，通過傳感器檢測旋轉頻率即可計算累計流量和瞬時流量。   2. 核心結構     - 轉子組件：高精度加工的合金鋼或鋁制轉子，表面硬化處理以降低磨損。     - 計量腔體：嚴格密封的腔體設計，確保無泄漏。     - 溫度/壓力補償模塊（可選）：集成溫壓傳感器，自動修正工況體積至標況體積（如Nm3）。   二、顯著優勢與適用場景   1. 核心優勢     - 高精度：典型精度±1.0%，貿易級儀表可達±0.5%。     - 寬量程比：通常1:10~1:30，適應流量波動大的場景。     - 低始動流量：可檢測微小流量（如0.1m3/h），適合低流速氣體計量。     - 抗震性強：無電子直觸部件，抗管道振動性能優于渦街流量計。   2. 典型應用行業     - 能源領域：天然氣門站計量、LNG加氣站、城市燃氣輸配。     - 工業流程：化工廠反應氣體配比、鋼鐵廠高爐煤氣回收。     - 環保監測：沼氣發電計量、碳排放氣體流量統計。   三、選型關鍵參數與注意事項   1. 介質特性適配     - 清潔度要求：若氣體含粉塵或液滴，需加裝過濾器（如天然氣中的雜質過濾）。     - 腐蝕性氣體：可選不銹鋼或特殊涂層轉子（如H?S含量高的煤氣）。   2. 流量范圍匹配     | 口徑（DN） | 最小流量（m3/h） | 最大流量（m3/h） |     |------------|------------------|------------------|     | 50         | 5                | 250              |     | 100        | 20               | 1000             |     | 200        | 100              | 4000             |   3. 壓力與溫度限制     - 標準耐壓：1.6MPa（可定制至4.0MPa）。     - 溫度范圍：-30℃~+80℃（高溫型可達+120℃）。   4. 附加功能選擇     - 智能通訊：支持Modbus、HART協議，兼容工業物聯網（IIoT）系統。     - 防爆認證：Ex dⅡCT6，用于化工、礦井等危險區域。   四、與渦街流量計的對比   | 對比項       | 羅茨流量計                | 渦街流量計                |   |------------------|-------------------------------|-------------------------------|   | 測量原理     | 容積式                        | 速度式（卡門渦街）            |   | 適用介質     | 中低流速、高粘度氣體          | 大流量、低粘度氣體/蒸汽       |   | 壓力損失     | 較高（需考慮管道壓降）        | 較低                          |   | 維護需求     | 定期潤滑轉子軸承              | 無活動部件，免維護            |   五、維護與校準建議   1. 周期性維護     - 每6個月檢查轉子磨損情況，清潔過濾器。     - 每2年對軸承進行潤滑（食品級潤滑脂）。   2. 校準要求     - 貿易結算用儀表需每年進行實流標定（如鐘罩式氣體流量標準裝置）。     - 現場校準可采用超聲波比對法，誤差超過±1.5%時需返廠調整。   總結   氣體羅茨流量計憑借其高精度、寬量程和強環境適應性，成為工業氣體計量的首選設備之一。在選型時需重點關注介質清潔度、流量范圍匹配及智能化需求，同時結合現場工況選擇是否需要溫壓補償或防爆設計。對于高含雜質的煤氣或微小流量場景，其性能顯著優于渦街流量計，但需承擔更高的維護成本。
